上一篇，我們簡述了“電連接器基本材料選用”，接著，我們鵬基精密工業總工程師給大家分享一下“電連接器的主要類型”。電連接器應用廣泛，種類多。行業內一般根據產品的工作頻率、基本外形、固定形式、連接方式、使用場合等特征進行分類。

1、按工作頻率分

1）、低頻電連接器:工作頻率低于3MHz的連接器。

2）、高頻電連接器:工作頻率高于或等于3MHz的連接器。

2、按基本外形分

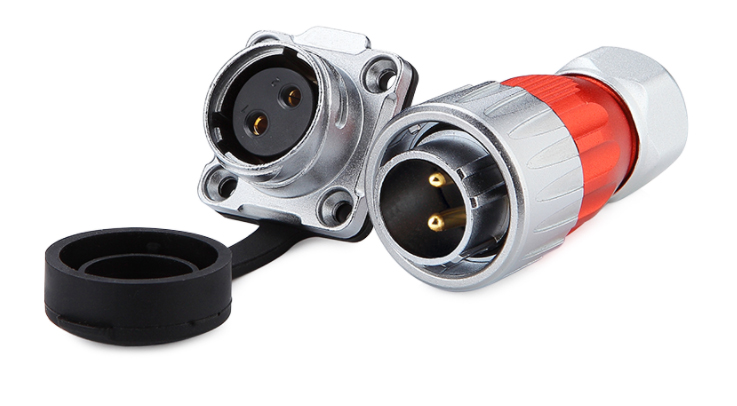

1）、圓形電連接器

基本結構為圓形，具有圓形插合界面的連接器。

△圓形連接器

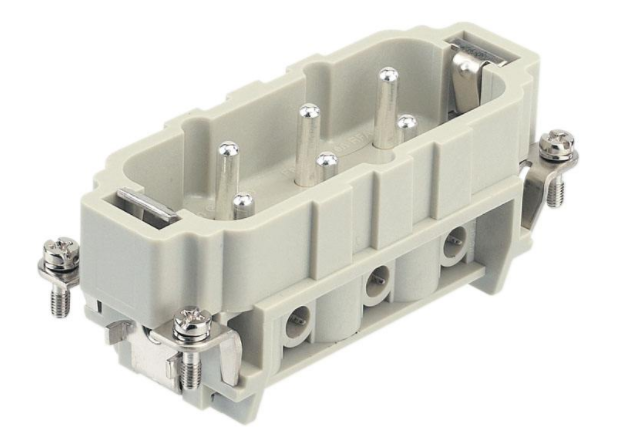

2）、矩形電連接器

基本結構為矩形，具有矩形或梯形插合界面的連接器。

△矩形電連接器

3、按固定方式分

1）、固定端電連接器

安裝在面板或底座（或不安裝）的被動連接器。

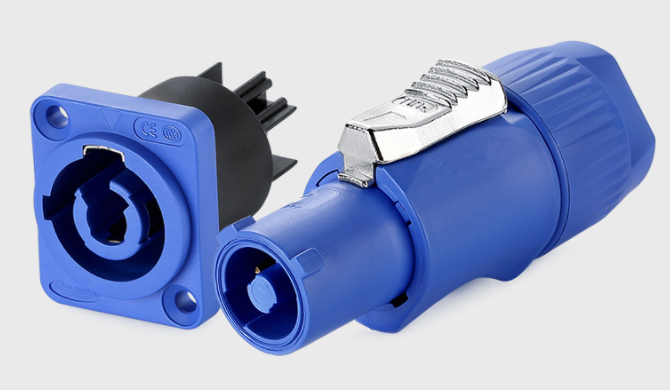

2）、自由端電連接器

與固定端連接器相配合，帶有連接螺母或其它鎖緊裝置的主動連接器。

△自由端電連接器

4、按鎖緊方式分

1）、卡口式電連接器

具有曲線槽和卡銷連接結構，通過旋轉鎖合的連接器。

△卡口式電連接器

4）、螺紋式電連接器

具有螺紋結構，通過旋轉擰合的連接器。

△螺紋式電連接器

5）、自動連接式電連接器

具有自動導向進給結構，通過直插或旋插插合的連接器。

5、按使用場合分

1）、通用低頻電連接器

外形有圓形和矩形兩種，應用領域比較廣泛，通常應用于電纜與機箱、電纜與電纜之間的電氣連接。

2）、印制電路連接器

通常外形為矩形，應用于印制板間電氣連接或機架與印制板間的電氣互連。

3）、機箱機柜連接器

通常外形為矩形，此類連接器一般應用于抽屜式機柜或插入式組件等應用場合。

4）、射頻連接器

傳輸射頻信號的連接器，目前傳輸最高頻率為110GHz。

5）、分離脫落等特種連接器

適用于飛行器級與級之間或飛行器與地面設備之間實現軸向或徑向分離場合及特殊使用場合的連接器。

其它，按使用場合還有很多分類方式，在此不一一贅述。
