上一篇，我們分享了“連接器的電性能參數”，接著，我們鵬基精密工業總工程師給大家簡述下“圓形電連接器的鎖緊方式”。

電連接器為什么會有這么多不同的鎖緊方式？

對電連接器來說，合適的鎖緊方式可以提高產品的可靠性。在設計和選用的時候，需要根據產品使用環境正確選擇。因此就產生了多種不同的鎖緊方式。

那主要的鎖緊方式都有哪些呢？

電連接器的鎖緊方式我們根據其形狀可分為圓形和矩形連接器，下面先給大家介紹下圓形連接器的鎖緊方式：

圓形電連接器的鎖緊方式

1、大型的連接器該用什么方式鎖緊呢？

尺寸較大的圓形連接器多采用螺紋連接。

螺紋連接

采用螺紋自鎖特性實現插頭和插座的連接，為保證連接后在振動沖擊條件下的防松，一般采用打保險絲、緊定螺釘或棘齒棘輪結構。

該結構主要優點是連接可靠，使用方便。主要應用在產品外形尺寸較大的環境下。

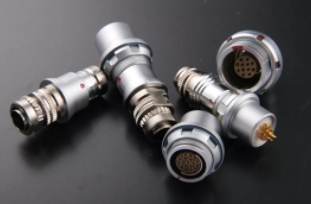

△螺紋連接產品示意圖

2、如果連接器很小呢？

如果產品較小，多用卡口連接，這種連接方式快速可靠。

卡口連接

該類型結構是在插座外周上有間隔120度的三個銷釘，配合的插頭連接帽配有合適的三曲線旋槽。

該結構主要優點是連接快速可靠，使用方便。主要應用在連接快速及產品外形尺寸較小的環境下。

△卡口式電連接器示意圖

3、如果安裝空間很狹小呢？

空間狹小或旋轉鎖緊不方便的時候，大多采用推拉式連接。

推拉式連接

該類型結構是在插頭設計有一組鎖緊彈片，插頭插入插座時，插頭上的鎖緊彈片嵌入插座的凹槽中，把插頭鎖緊在插座內。拉動插頭尾部或電纜時，插頭和插座不能分離。拉動插頭連帽外殼時，插頭和插座分離。

該結構主要優點是快速插拔、體積小，密度高。主要應用在狹小空間及使用旋轉方式插合分離困難的場合。

△推拉式連接電連接器示意圖

總結起來就是大連接器用螺紋連接，小連接器用卡口連接，狹小環境用推拉式連接。

一般情況下是這樣。這些是針對圓形電連接器的，下一篇再來看看矩形電連接器的鎖緊情況。

深圳市鵬基精密工業有限公司，是一家集研發、制造、銷售、服務于一體的國家高新技術企業。13年工業配套，專注連接器領域。技術力量雄厚，加工設備精良，檢驗設備完善。主導產品為連接器端子及連接器金屬零部件的加工定制。同時，公司針對特殊的行業應用以及具體需求，提供個性化定制服務，為客戶提供高性價比的專業連接器應用解決方案以及技術服務支持。

連接器雖小，卻發揮著很大的作用，蘊含的知識也是博大精深?！皥A形電連接器的鎖緊方式”就分享到這，有什么不明白的可以聯系客服，我們將會為您詳細解答。
