饋線與設備以及不同類型線纜之間一般采用可拆卸的射頻連接器接插件進行連接。連接器接插件俗稱接頭。那么，常見的射頻連接器接插件有幾種？

常見的射頻連接器接插件有以下幾種：

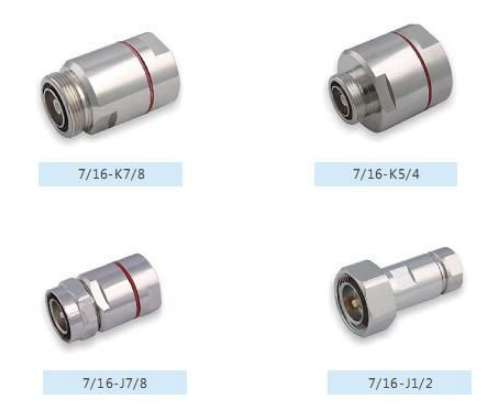

1、DIN 型連接器接插件

7/16（Din、L29）型系列產品是專門為移動通信（GSM、TD、CDMA）系統室外基站設計，具有使用功率大、損耗低、工作電壓高以及良好的防水性能等特點，能適合各種環境下的使用，安裝方便，連接可靠。

適用的頻率范圍為 0~11GHz，一般用于宏基站射頻輸出口。

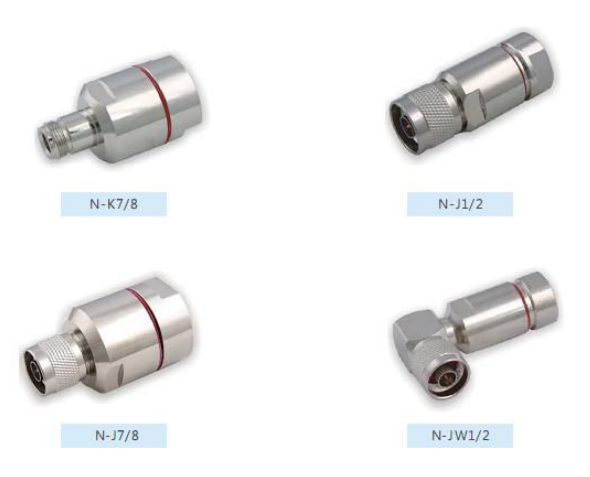

2、N 型連接器接插件

適用的頻率范圍為 0~11GHz，用于中小功率的具有螺紋連接機構的同軸電纜連接器接插件。這是室內分布中應用最為廣泛的一種連接器，具備良好的力學性能，可以配合大部分的饋線使用。N型系列連接器接插件是一種具有螺紋連接結構的中大功率連接器接插件，具有抗振性強、可靠性高、機械和電氣性能優良等特點，廣泛用于振動和惡劣環境條件下的無線電設備以及移動通信室內覆蓋系統和室外基站中。

3、BNC/TNC 連接器接插件

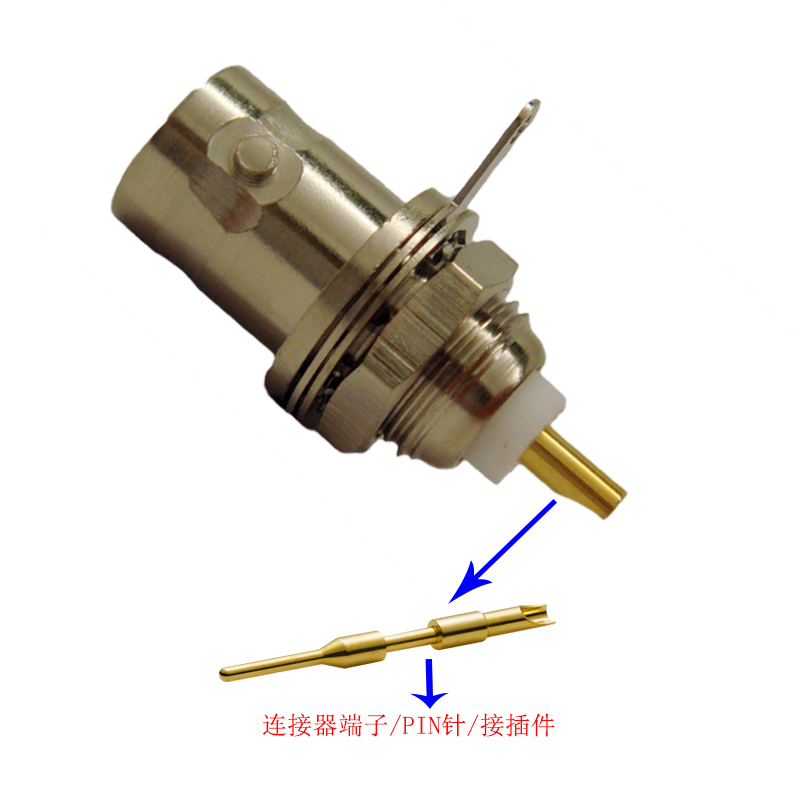

BNC 連接器接插件

適用的頻率范圍為 0~4GHz，是用于低功率的具有卡口連接機構的同軸電纜連接器。這種連接器可以快速連接和分離，具有連接可靠、抗振性好、連接和分離方便等特點，適合頻繁連接和分離的場合，廣泛應用于無線電設備和測試儀表中連接同軸射頻電纜。

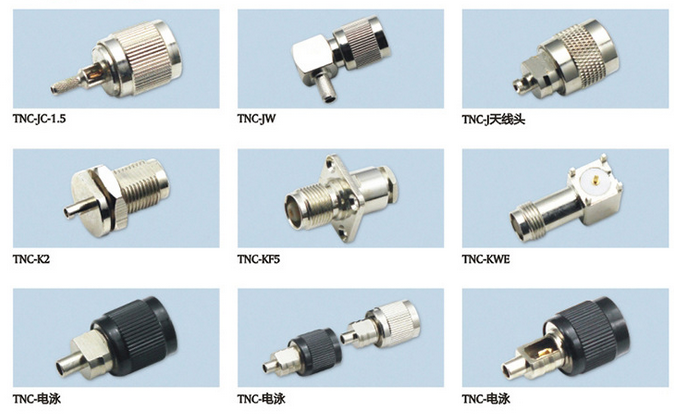

TNC 連接器接插件

TNC 連接器接插件是 BNC 連接器接插件的變形，采用螺紋連接機構，用于無線電設備和測試儀表中連接同軸電纜。其適用的頻率范圍為 0~11GHz。

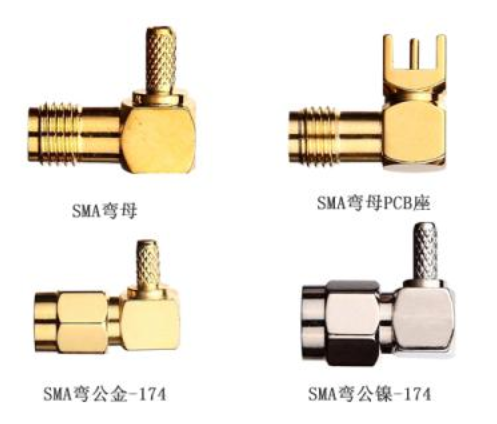

4、SMA 連接器接插件

適用的頻率范圍為 0~18GHz，是超小型的、適合半硬或者柔軟射頻同軸電纜的連接，具有尺寸小、性能優越、可靠性高、使用壽命長等特點。較長應用于 AP、設備 modem 中的小天線中以及主機內部連線。但是超小型的接頭在工程中容易被損壞，適合要求高性能的微波應用場合，如微波設備的內部連接。

通常是一對連接器接插件：陽連接器接插件采用內螺紋聯接，陰連接器接插件采用外螺紋聯接，但有些連接器與之相反，即陽連接器采用外螺紋聯接，陰連接器采用內螺紋聯接，這些都統稱為反型連接器。例如某些 WLAN 的 AP 設備的外接天線接口就采用了反型 SMA 連接器。

“常見的射頻連接器接插件有幾種？”，就分享到這來，有什么不明白的可以聯系客服，我們將為您詳細解答，歡迎大家繼續關注。
