什么是光纖連接器？光纖到戶的廣泛應用促進了光纖快速連接器的興起，這種產品具有體積小、可快速端接的特點，而且造成的損耗小、穩定性高，是光纖系統必不可少的光纖連接器件。下面鵬基精密總工程師簡述下光纖連接的定義、內部結構、工作原理、特點、應用、使用步驟及注意事項。

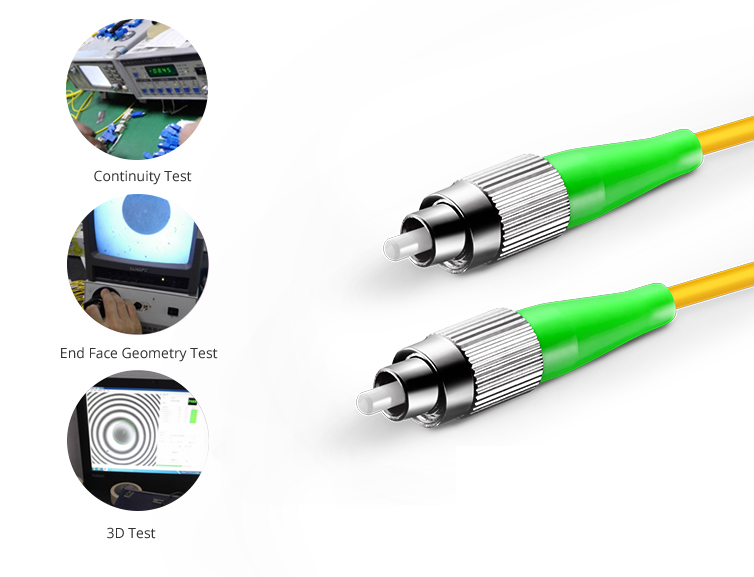

1. 光纖連接器

光纖連接器是一種極具創新性的限長端連接器，它內部包含工廠預裝的光纖、預研拋的陶瓷插芯以及一個機械連接機制，端接時只需要將引入光纖或室內光纖插入到該機械連接機制即可，無需借助其他工具，端接過程只要2min，大大節省了安裝時間。目前市場上的光纖快速連接器可以端接直徑為250μm、900μm、2mm和3mm的單模光纖和多模光纖。光纖快速連接器可以直接應用于樓道、用戶線纜等環境，無需多余保護，基本能達到原線強度，降低了布線要求，因此大大提高了FTTH光纖布線的速度，是實現全光網絡的重要保障。

2. 光纖快速連接器的內部結構

如下圖所示，光纖快速連接器內部的插芯和端面都在出廠前經過了預研磨和預拋光，機械接續機制位于插芯的末端，用來固定插入的光纖。從下圖我們可以看到，機械接續機制主要由v型槽和夾持元件組成；當需要插入光纖時，用楔形夾打開v槽，方便光纖順利插入，當光纖插入到v型槽并固定后，從v型槽中拔出楔形夾即可。

3. 光纖快速連接器的工作原理

光纖快速連接器可分為預置光纖和非預置光纖兩大類。預置光纖快速連接器的接續點在連接器內部，并預置有匹配液；非預置光纖快速連接器的連接點在連接器表面，不預置匹配液，直接通過配適器與目標光纖對接。非預置光纖快速連接器的工作原理很簡單。下面我們詳細說明預置光纖快速連接器的原理：如下圖所示，預置光纖膠接在插芯中，接續點設在放有折射率近似纖芯的導光材料-匹配液的v型槽中，從而實現預置光纖和目標光纖的無縫貼合。

4. 光纖快速連接器的特點和應用

主要特點：連接的穩定性好、插入損耗小、使用成本低、安裝速度非?？旌桶惭b維護非常簡單。

主要應用：光纖通信應用、光纖到戶應用、有線電視應用。

5. 光纖快速連接器的使用步驟

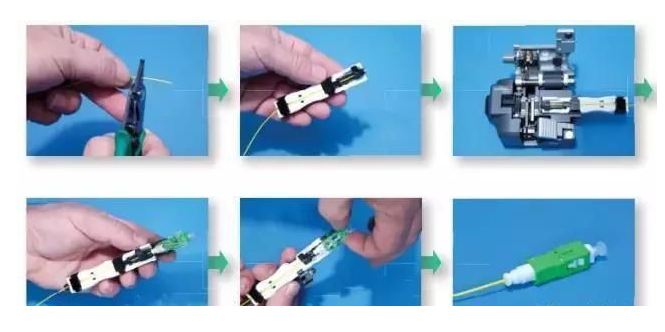

盡管光纖快速連接器的使用十分簡單，安裝時仍要遵守正確的步驟，總的來說，光線快速連接器的安裝過程如下：

1）. 準備光纖快速連接器、光纖剝線鉗、光纖切割刀、光纖清潔工具等；

2）. 給光纖帶上連接器尾套；

3）. 用光纖剝線鉗剝除光纜的外護套，清潔光纖，然后用光纖切割刀切割裸纖，裸纖的長度根據具體情況預留；

4）. 將光纖插入到光纖快速連接器中；

5）. 按下壓蓋，鎖緊光纖；

6）. 給光纖快速連接器帶上尾套。

注意事項：

1）. 光纖快接連接器極易受到污染，應使其遠離灰塵、污染源較多的區域；

2). 光纖切割的結果對光纖快速連接器的性能具有重要影響，最好使用自動光纖切割刀，以獲得最佳的切割效果；

3). 在光纖快速連接器中插入光纖時，應緩慢插入，以防止損壞光纖，導致光纖的傳輸性能不佳；

4). 在管線快速連接器安裝完成前不要移除其防塵蓋；

5). 選擇質量上乘的光纖折射率匹配溶液非常重要，這會大大延長光纖快速連接器的使用壽命。
